Departamento Técnico e Instalaciones
La Oficina Técnica, donde se desarrollan todos los trabajos que se realizan. Para ello disponemos de varios programas de dibujo 2D y 3D, así como un programa de Desarrollos de Calderería y dos programas para el control CNC de Punzonadora, Láser y Plasma.
El pabellón cuenta con unos 3.500 m². Estructurado por zonas diferenciadas: maquinaria, almacén de materias primas y zonas de montaje. La zona de montaje cuenta con puesto de soldadura y mesas de montaje que se pueden modificar dependiendo del trabajo a realizar.
Deformación de chapa
Los medios de los que disponemos para la deformación de chapa, son los siguientes:
PLEGADORA AMADA HFB 170
- Control CNC a 8 ejes
- Posibilidad de pliegues cónicos de ángulo variable
- Longitud Máxima 4.000 mm
- Tonelaje : 170 TN
PLEGADORA AMADA MNP 100
- Control CNC a 8 ejes
- Posibilidad de pliegues cónicos de ángulo variable
- Longitud Máxima 3.000 mm
- Tonelaje : 100 TN
Con una amplia gama de punzones y matrices para realizar todo tipos de plegados.
Sistemas de corte
Los medios de los que disponemos para el corte mecanizado de chapa, son los siguientes:
LASER
- Espesor máximo : 12 mm
- Formato Máximo : 5.000 x 1.500 mm
PUNZONADO
- Espesor máximo : 5 mm
- Formato Máximo : 3.000 x 1.250 mm
PLASMA
- Espesor máximo : 30 mm
- Formato Máximo : 4.000 x 2.500 mm

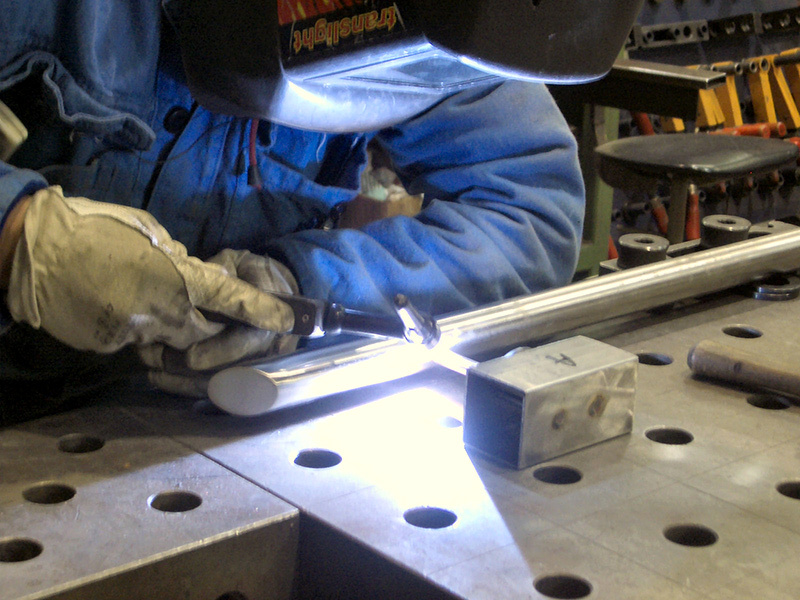

Soldadura
Uno de los puntos fuertes de la empresa es la Soldadura.
Algunas de estas técnicas son: ELECTRODO – TIG – MIG
Otros medios de producción
CIZALLADO
- 1 Cizalla de 3 m. de corte útil hasta chapa de 10 mm de espesor, CNC.
- 1 Cizalla de 4 m. de corte útil hasta chapa de 4 mm. de espesor.
CORTE DE PERFILES
- 2 Sierras de cinta horizontales para perfiles hasta 250 mm.
- 1 Tronzadora de disco semiautomática para perfiles.
- 2 Taladros de columna de mesa hasta broca de 45 mm y 30 mm.
PLEGADO Y CONFORMADO
- 1 Cilindro de curvado de chapa hasta 6 mm. y de 2 m. de ancho.
- 1 Cilindro de curvado de chapa hasta 4 mm. y de 1m. de ancho.
PUNZONADO
- 1 Punzonadoras Geka , 110Tn.
- 1 Escotadora de 250 x 250 x 4.
- 1 Rectificadora plana 400 x 200.
MESAS DE MONTAJE
Mesas de Montaje 3D. Mesas modulares para el montaje de cualquier tipo de trabajo gracias a los utillajes que se pueden utilizar para la colocación de las piezas en las mismas y su montaje final.
SOLDADURA
En total unas 30 Máquinas de Soldar de diferentes tipos:
- Máquinas de soldar MIG, sinérgicas pulsadas hasta 500 Amp.
- Máquinas de soldar TIG, sinérgicas pulsadas hasta 500 Amp.
- Máquinas de soldadura por electrodo hasta 400 Amp.
- 1 Máquina de soldar por resistencia con control electrónico.
ROBOT DE SOLDADURA
- Robot de Soldadura MIG
- FANUT ARC MATE 100 IB.
- Con dos mesas volteables de 4.000 x 1.250
ACCESORIOS
- 1 Virador de soldadura hasta 70 Kg,1 Virador de soldadura con contrapunto hasta 120 Kg, Pistolas Push-pull, Aspiradores Móviles de Soldadura,
- 1 Achaflanadora Cevisa, Pedales variadores de intensidad, Torno de 1.500 mm entre puntos.
- Cada operario dispone de sus propios útiles y herramientas.
ACABADO
- 1 Cabina de pintura para los trabajos que lo requieran.
MATERIAS PRIMAS UTILIZADAS
- Acero al Carbono, Acero Inoxidable, Galvanizado, Prelavado, Aluminio, Cobre, Latón.
MEDIOS DE MANUTENCION PRINCIPAL
- 1 Puente grúa de 3,2 Tn.
IMPRESIÓN 3D
3NTR A2 se trata de una impresora 3D FDM industrial con un volumen de impresión de 620 x 355 x 500 mm que posibilita la impresión 3D de objetos de gran tamaño y con una acabado de alta calidad.
La impresora 3D de tecnología FFF (Fused Filament Fabrication) 3NTR A2, utiliza materiales termoplásticos para fabricar modelos en tres dimensiones con una calidad cercana a la de las piezas obtenidas por inyección.
Gracias a la tecnología de triple extrusor, permite imprimir las geometrías más complejas empleando dos materiales de construcción (Por ejemplo uno flexible y otro rígido) y uno de soporte soluble.
La impresora 3D Industrial 3NTR A2 alcanza una temperatura de extrusión de 450ºC y cuenta con cámara calefactada, permitiendo mantener una temperatura constante para poder imprimir todo tipo de filamentos, como pueden ser ASA, ABS, PC-ABS, PP, HIPS, Nylon, Nylon-Carbon, PETG, PLA, TPU, etc.
ASA
El filamento ASA (Acrilonitrilo Estireno Acrilato) es un termoplástico que combina la robustez mecánica, la resistencia a los rayos UV, la resistencia al agua y un gran acabado.
PP (POLIPROPILENO)
El polipropileno (PP) ofrece cierta flexibilidad, una excelente resistencia a la flexión y química y baja densidad. Ideal para gran cantidad de aplicaciones industriales y para reducir peso en piezas y componentes.
NYLON (PA)
El nylon o poliamida (PA) es un plástico sintético con una gran resistencia y durabilidad, muy empleado actualmente en la gran mayoría de sectores de la industria.
PLA PREMIUM
Filamento de muy alta calidad fabricado en Europa por Fillamentum. Garantiza una alta precisión de las dimensiones (tolerancia y redondez), sin ningún tipo de impurezas, y la estandarización de los colores según códigos RAL y Pantone.
